煤氣發生爐工作原理是以煤為原料生產煤氣，固體原料煤從爐頂部加入，隨煤氣爐的運行向下移動，在與從爐底進入的氣化劑（空氣、蒸汽）逆流相遇的同時，受爐底燃料層高溫氣體加熱，發生物理、化學反應，產生煤氣。這樣在煤氣發生爐中形成了幾個區域，一般我們稱為“層”。按照煤氣發生爐內氣化過程進行的程序，可以將發生爐內部分為六層。1）灰渣層；2）氧化層（又稱火層）；3）還原層；4）干餾層；5）干燥層；6）空層；其中氧化層和還原層又統稱為反應層，干餾層和干燥層又統稱為煤料準備層。
（1）灰渣層：
煤燃燒后產生灰渣，形成灰渣層，它在發生爐的*下部，覆蓋在爐篦子之上。其主要作用為：
a保護爐篦和風帽，使它們不被氧化層的高溫?zé)龎模?br />
b預熱氣化劑，氣化劑從爐底進入后，首先經過灰渣層進行熱交換，使灰渣層溫度**，氣化劑溫度升高。
c灰渣層還起了布風作用，使進入的氣化劑在爐膛內盡量均勻分布。
（2）氧化層：
也稱為燃燒層（火層）。從灰渣中升上來的氣化劑中的氧與碳發生劇烈的燃燒而生成二氧化碳，并放出大量的熱量。它是氣化過程中的主要區域之一，其主要反應是：
C+O2→CO2
氧化層的高度一般為所有燃料塊度的3-4倍，一般為200毫米。氣化層的溫度一般要小于煤的灰熔點.
（3）還原層：
在氧化層的上面是還原層。赤熱的碳具有很強的奪取氧化物中的氧而與之化合的本領，所以在還原層中，二氧化碳和水蒸氣被碳還原成一氧化碳和氫氣。這一層也因此而得名，稱為還原層，其主要反應為：
CO2+C→2CO
H2O+C→H2+CO
2H2O+C→CO2+2H2
（4）干餾層：
就是把煤中的揮發份,焦油等物質經過加熱后所產生的CmHm化合物分離出來,然后再進入還原進行化學反應。
（5）干燥層：
干燥層位于干餾層上面，也即是燃料的面層，主要是把煤中的水發蒸發即可。
（6）空層：
空層即燃料層上部，爐體內的自由區，其主要作用是匯集煤氣。
富氧氣化實施依據
根據混合煤氣發生爐內進行的化學反應，其主要反應發生在氣化層，即氧化層和還原層。煤首先在氧化層燃燒產生大量的熱，然后以產生的熱量供給還原層促進還原反應的發，如果沒有充足的熱量則還原反應很難發生。燃燒即是碳與氧發生是的氧化反應，生成CO2，在由CO2、水蒸氣和碳發生還原反應生成CO、H2等可燃性氣體，其中還原反應需要大量的熱，如果熱量不足則還原反應就不能進行。
在還原層，高溫蒸汽H2O裂解成H2與CO要大量吸熱，CO2還原成CO要大量吸熱，提高爐溫，需增加鼓風量，增加含量為78%的N2；提高煤氣熱值，與鼓風量的增加是一對主要矛盾，蒸汽量增大，爐子溫度要**，鼓風量增大，N2要大量進爐，要減少風量，又要提高煤氣熱值，矛盾突出。富氧燃燒既能提高爐溫，又大量減少N2（空氣）的進風量，一舉兩得地解決了技術難關。
與傳統空氣-水蒸氣制取是煤氣相比，富氧煤氣采用富氧空氣與水的混合物作為氣化劑，提高了氣化劑中氧的濃度，加劇了碳的氧化反應，爐溫升高，使氣化速度加快，提高了氣化強度和氣化效率；同時煤氣中惰性組分下降，煤氣熱值得到了有效的提高。
采取富氧空氣制取煤氣時，為了**氧化層溫度防止*作溫度過高，熱損增大，造成爐渣溶結而影響爐料的透氣性，在鼓風中需要增加水蒸汽的供入量，利用碳和水蒸汽的吸熱反應，**氣化層的溫度。水蒸氣象氮?dú)饽菢訉崃繌难趸瘜訋У竭�原層，提高了氧化層熱量利用率和還原層的溫度。隨著富氧空氣中氧濃度的增加，則燃燒速度加快，單位時間和空間內產生了更多的熱量和CO2, 同時氣化劑中水蒸氣的含量提高都為還原反應做了**的準備。在還原層的主要反應是：
CO2+C→2CO －162.4 kJ/mol
H2O+C→H2+CO －188.8 kJ/mol
2H2O+C→CO2+2H2－75.2 kJ/mol
由此可見，增加反應物濃度、提高反應溫度能有效的促進還原層反應向右進行，提高氣化效率。
提高燃料層溫度，增加煤氣熱值
根據阿累尼烏斯定律，燃燒反應速度與溫度成指數關系，因此溫度對燃燒過程有著極其顯著的影響，溫度高，著火快，燃燒速度快，燃燒過程進行的更加劇烈，燃燒也易于趨向**。

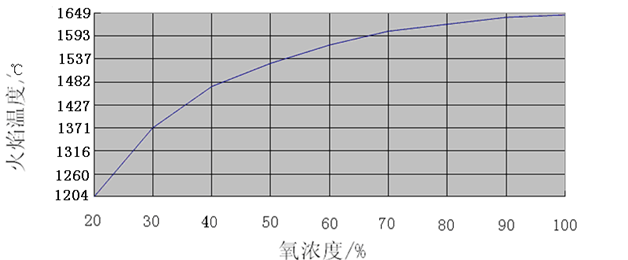

圖3 氧濃度與火焰溫度的關系
用燃料理論燃燒溫度計算公式來簡單地做個計算對比，更能說明問題。理論燃燒溫度計算公式如下：
（4-1）
式中：
——燃料低位發熱量，Kj/Kg；
——燃燒產物，空氣，燃料的熱容量；
——燃料，空氣的溫度 ℃；
——燃料生成的煙氣量，m3/Kg；
——不同過量空氣系數時的燃料單位空氣耗量，m3/Kg。
設煙氣量=α，其中α為煙氣生成系數，因此富氧前理論燃燒溫度為：
（4-2）
富氧后的理論燃燒溫度為：
（4-3）
（2）式比上（1）式可得，
（4-4）
由此可以看出，富氧后減少煙氣量，理論燃燒溫度顯著提高提高�；旌厦簹獍l(fā)生爐中的有效成分(CO+H2)的含量主要取決于CO2還原反應和水蒸汽分解反應的進行，即:
CO2+C→2CO －162.4 kJ/mol
H2O+C→H2+CO －188.8 kJ/mol
以上兩反應均為吸熱反應，因而燃燒溫度的提高有利于CO和H2平衡濃度的增加。而且在通常的發生爐*作溫度下，上述兩反應的反應速度均處于動力學控制區范圍，提高反應溫度有利于CO2、H2的還原反應向右進行。當采用富氧氣化時隨著氣化劑中氧濃度的提高，反應溫度隨之提高，只要增加蒸汽量，就可以在**的溫度范圍內進行*作；采用普通空氣助燃，其中79%的N2不參與燃燒而且要帶著大量的熱，還會阻礙氣化反應的進行，富氧氣化可以減少助燃風中的N2量，煤氣中N2濃度也隨之下降，可燃?xì)怏w比例增加，此時，煤氣的熱值得到了有效的提高。
加快氣化反應速度，提高氣化強度
燃燒過程是一個復雜的受物理化學因素影響的多相燃燒過程，在此過程中既發生燃燒化學反應，又發生質量和熱量的傳遞、動量和能量的交換。煤種可燃物主要是碳，而且燃燒時間也相對較長，所以碳的燃燒快慢是整個過程的燃燒關鍵，關系著整個氣化反應過程。
氣化反應速度取決于碳的**氧化反應，這是一個由外擴散控制的反應，即是說影響燃燒速度的決定因素是物理混合條件，即氧氣的擴散速率，提高氣化劑中氧氣的濃度，增加氧氣擴散速率，保證碳表面有足夠的氧氣維持碳的快速燃燒，碳的氧化反應加劇，爐溫隨之上升，使氧化反應速度加快，單位時間釋放的熱量亦相應增加，從而給還原反應提供了充足的熱量，它可使單位時間、單位爐截面上氣化碳量增加，也就是提高了氣化強度和氣化效率。
3.3 **灰渣含碳量，提高碳利用率
煤氣發生爐原料的帶出物損失是由于氣流在料層中及發生爐爐頂空間的流動而引起的，當氣流速度大于固體顆粒的極限沉降速度時，顆粒即被氣流帶出，造成碳的損失，氣流速度愈大，則帶出損失就愈大。富氧氣化工藝通過氧含量的增加相對**氣流速度，可進一步減少帶出物；富氧氣體濃度高、反應快，加快了碳的燃燒速度，縮短了燃燒時間，在有效的時間內促進氧化層碳的**燃燒，**灰渣含碳量，提高碳的利用率。
3.4擴大煤種適用范圍
富氧氣化后，隨著氣流速度的**，對原料煤的機械強度和熱穩定性要求**。高灰份、反應性差的煤通過氧含量的提高**可以應用于常用煤氣發生爐，擴大煤種的使用范圍。
(1)富氧氣化后，其煤氣成分出現一些變化，尤其是CO的成份**提高，而N 的成份**下降，說明采用富氧氣化后爐內氣化反應更加**，而空氣中的N 吸入量**下降，但蒸汽消耗量也增加，飽和溫度由原來的6O℃左右提高到68℃左右，致使富氧前后的蒸汽分解**下降，CO與未分解的蒸汽反應，使CO：和略有提高。但煤氣熱值提高了
482．6KJ／m ，接近7個百分點。
(2)由于采用富氧氣化，煤氣熱值的提高，總鼓風量也有較大幅度的下降。富氧前供應熔化的平均總流量為1320m3／h，采用富氧氣化后，平均總流量為1140m3／h，下降了180m3／h，而且熔化玻璃原料的溫度**穩定，根據熔化情況，溫度能很好控制，確保了熔化量380噸／天，這是單段爐無法做到的。
(3)由于鼓風量的下降，**了發生爐的爐底壓力，這樣就大大地減少了爐內煤粉的飛揚，煙道中煙灰及焦油**減少。煙道壓力**，壓力損失減少，對大窯后期的生產穩定起到保證作用，其潛在效益****。
(4)由于采用富氧氣化，煤與氧氣的接觸面積增大，氣化反應得到加強和**，使灰渣的殘?zhí)己?*下降。在富氧前，殘?zhí)己烤痈卟幌�，基本上�?5％左右；富氧后，殘?zhí)己炕旧峡刂圃?9％左右，**了6個百分點。
(5)由于煤氣熱值的增加和殘?zhí)己康?*，煤的使用量**減少，每天日耗煤由富氧前的平均165噸下降到平均156噸，平均每天下降9噸。按到廠價450元／噸計，每天節約費用4050元
